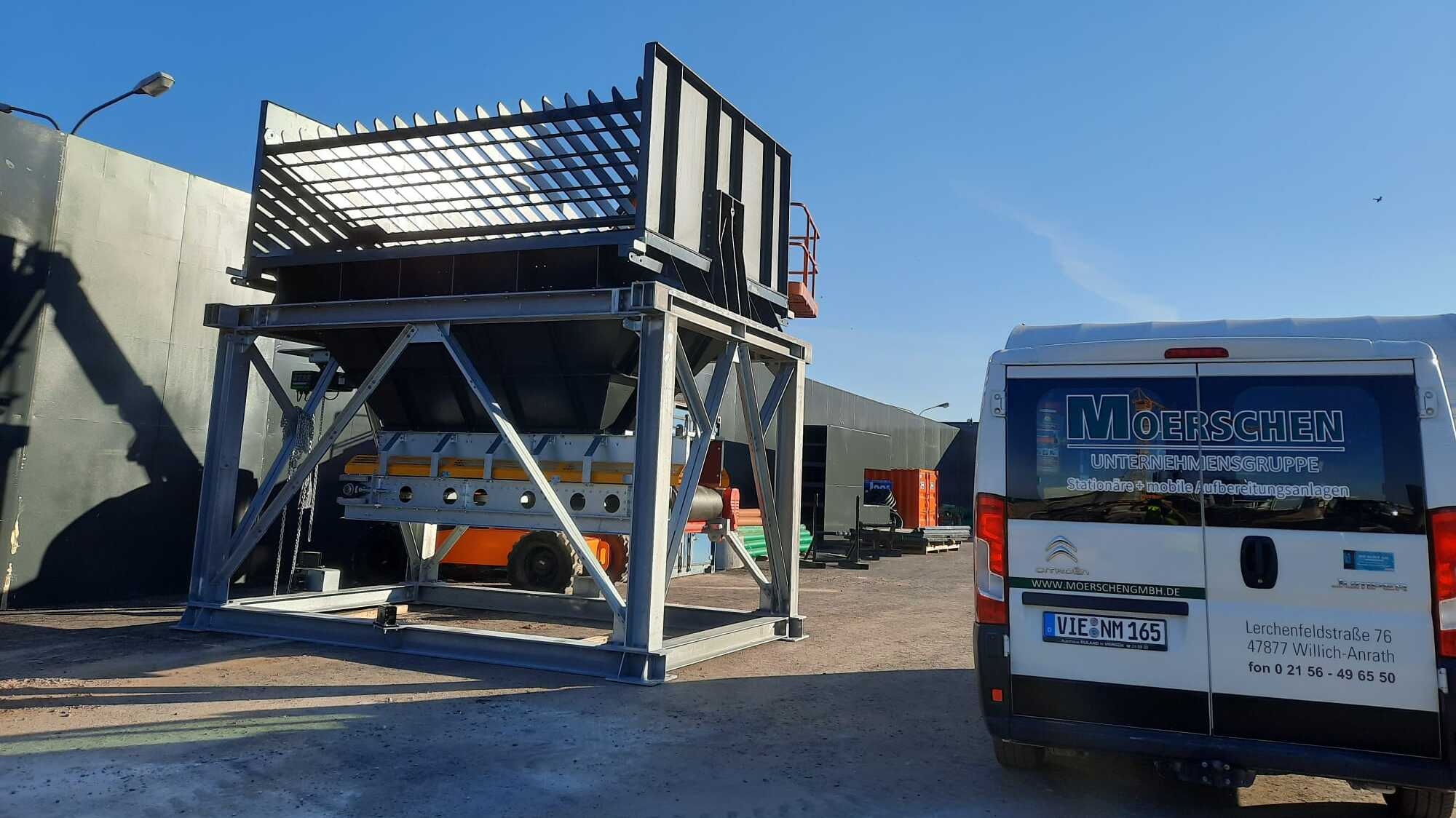

AT 12 qm mit hydr. Kipprost beidseitig beschickbar, Einhausung mit Staubfilter, Dosierabzugsband A-A=2,0 Meter
Technische Daten | |
---|---|
Aufgabetrichter | |
Inhalt (Wassermaß) | 12,0 m³ |
Aufgabehöhe | 3,9 m |
Aufgabebreite | 4,0 m |
Gesamttiefe | 2,75 m |
Gesamthöhe | 4,0 m |
Blechstärke | 6 mm |
Blechbau (Trichter und Aufsatz) | grundiert 60 µ, endlackiert 60 µ |
Stahlbau | feuerverzinkt |
der Trichter besteht aus | einer kräftigen Blech- und Profilstahlkonstruktion mit Versteifungen, einschließlich dem oberen umlaufenden Rahmen, einer Unterstutzungskonstruktion aus Profilstahl, mit Windverbanden und Knotenblechen, in verschraubter Ausführung, einem unter der Unterstutzungskonstruktion, zum aufdübeln auf einem Fundament der Trichter wird mit einem Radlader beschickt, in Verbindung mit Anfahrschutz am Stahlbau. Anfahrschutz beidseitig : t= 6mm, Lange 5,0 Meter 1 Stuck Rüttler 0,52 kW Schutzrost aus Flach-Stahl120x20 und Querstabe aus Rund 30 mm, Maschenweite 200/200. Das Rost ist in der Mitte gelagert, wird mittels Seilwinde in der Neigung verstellt, einmal nach rechts oder wahlweise nach links. Die Neigung des Rostes beträgt 20°verschiebbares Schutzblech wird unterhalb des Rostes angeordnet Stahlbau zur Aufnahme von zwei Stuck schnell laufenden Rolltoren, der verschiebbaren Schutzblechen und der Filteranlage bestehend aus
2 Stück Rolltoren |

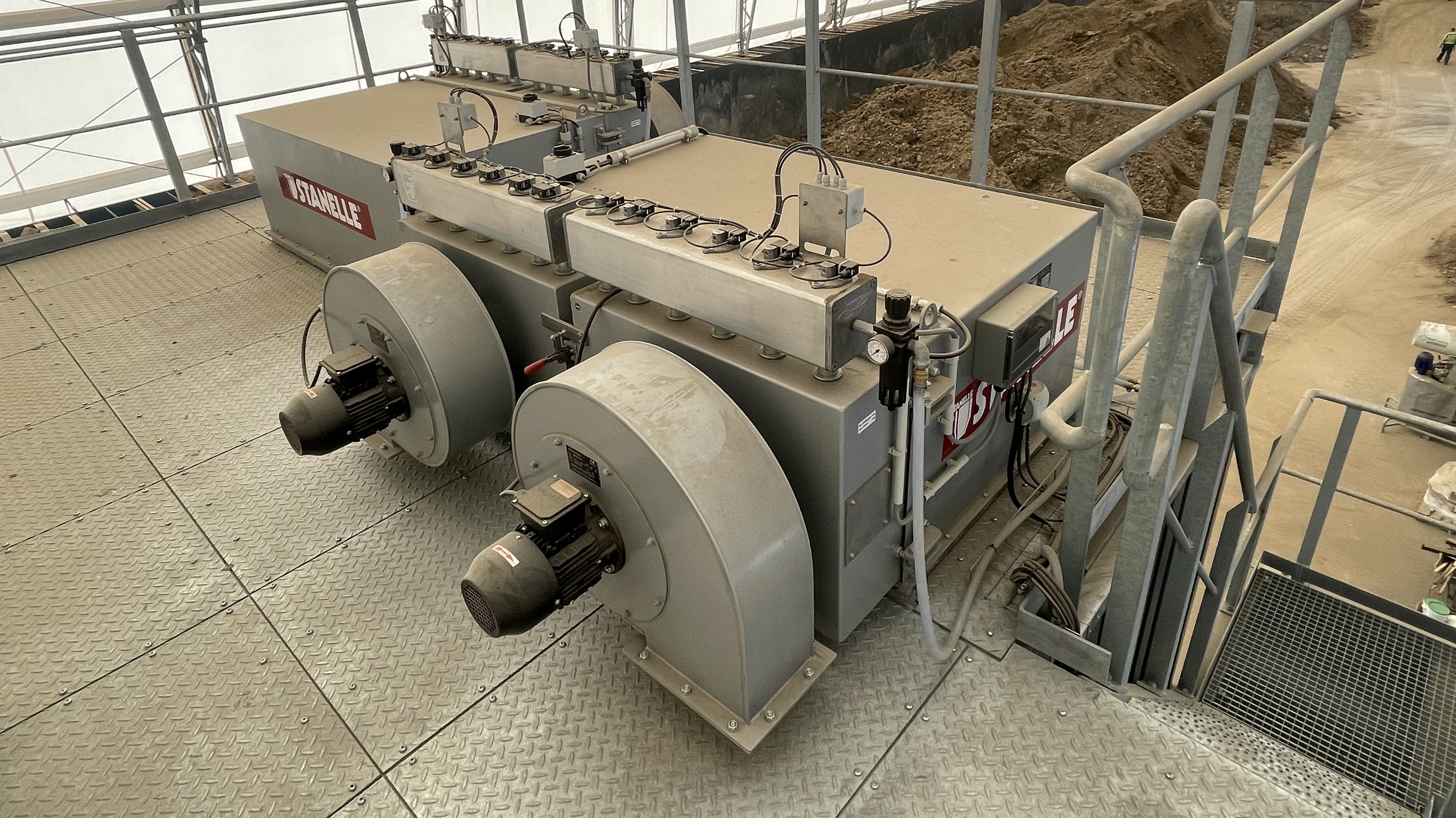

2 Stück Filter Typ ULUFI 54 - V-GCM 3520 | Steuerung: taktgesteuert / Anschlussspannung Steuerung: 230V/AC |
Dosierabzugsband | |
Abzugsleistung | 300 t/h |
Gurtbreite | 800 mm |
Schichtbreite | 650 mm |
Schichthöhe | max. 400 mm |
Antrieb | Aufsteckgetriebemotor 5,5 kW |
