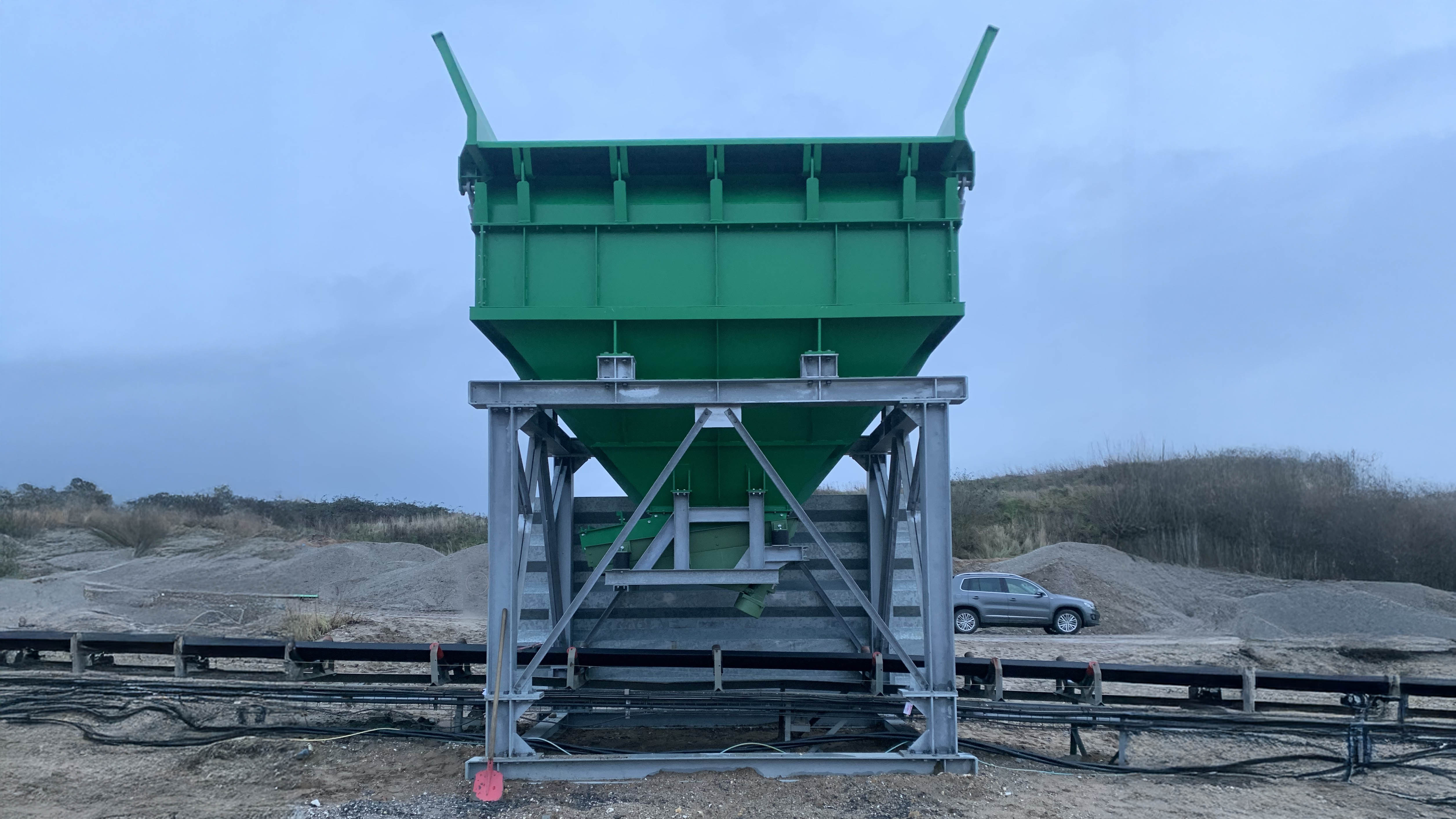

AT 20 qm mit hydr. Kipprost und Abzugsschwingrinne
| Technische Daten | |
|---|---|
| Aufgabetrichter | |
| Inhalt (Wassermaß) | 20,0 m³ |
| Aufgabehöhe | 5,2 m |
| Aufgabebreite | 4,0 m |
| Gesamttiefe | 2,9 m |
| Gesamthöhe | 5,5 m |
| Blechstärke | 8 mm |
| Blechbau | grundiert 60 µ, endlackiert 60 µ |
| Stahlbau | feuerverzinkt |
| Kipprost | Masche 100mm, Stäbe lose gelagert |
| der Trichter besteht aus | einer kräftigen Blech- und Profilstahlkonstruktion mit Versteifungen, optional mit Schleißblechen im unteren Drittel, einschließlich dem oberen umlaufenden Rahmen, einer Unterstützungskonstruktion aus Profilstahl, mit Windverbänden und Knotenblechen, in verschraubter Ausführung, einem Satz Kufen unter der Unterstützungskonstruktion, zum Versetzen des Trichters im Gelände. Der Trichter wird mit einem Radlader beschickt, alternativ über bauseitige Anfahrrampe in Verbindung mit Anfahrschutz am Stahlbau. |
| Schwingrinne 800x2000 | |
| Abzugsleistung | 60- 350 t/h (abhängig vom Materialfluss) |
| Materialfeuchte | max. 3 % |
| Materialeigenschaft | keine bindigen Anteile, nicht klebend |
| Förderlänge | 2.000 mm |
| Förderbreite | 800 mm |
| Schichtbreite | 650 mm |
| Neigung | 5° |
| Antrieb | 2 Unwuchtmotoren 980 1/min |
| Antriebsleistung | 2x 0,75 kW |
